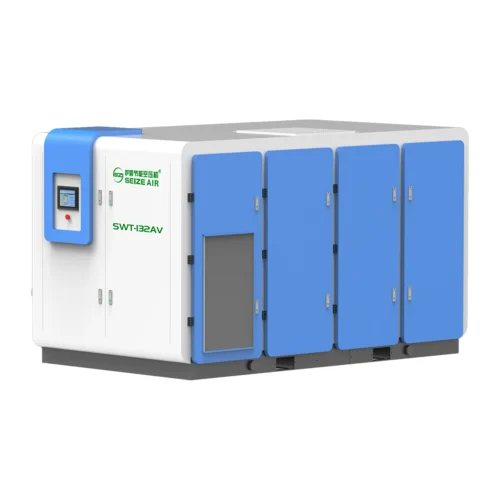

Compresión de dos etapas de frecuencia variable de imanes permanentes serie SVC II
Características y ventajas
01 Accionado por motor de frecuencia variable de imán permanente
El compresor de aire exento de aceite SWT, con inversor de velocidad variable a juego y motor híbrido de imanes permanentes (HPMR), ofrece una eficiencia energética inigualable a todas las velocidades y una excelente fiabilidad.
Proporcionan aire 100% exento de aceite con certificación ISO 8573-1:2010 de grado 0 para la mayoría de aplicaciones críticas.
o habrá desgaste, fugas o rodamientos del motor, ruedas guía, correas, acoplamientos o juntas del eje del motor que deban sustituirse.
SEIZE reducirá los costes operativos gracias a su eficiencia dinámica: una tecnología realmente extraordinaria.
02 El intercooler está equipado con un separador de gas y agua para proteger el revestimiento del rotor de la sección de alta presión de posibles daños.
El separador de gas y agua de gran capacidad tipo CYCLONE se utiliza para eliminar el agua condensada en el aire comprimido, proteger el rotor de la segunda etapa, prolongar la vida útil del motor principal y proporcionar un entorno de trabajo adecuado para el compresor.
03 La pérdida de presión del intercooler es casi nula
Se adopta el refrigerador de acero inoxidable, y el lado del aire adopta tres deflectores para proporcionar un buen efecto de refrigeración y reducir en gran medida la pérdida de presión del aire.
04 cLa carcasa del motor principal de tornillo seco exento de aceite adopta el método de refrigeración por aceite
El circuito cerrado de agua utilizado para la refrigeración del motor principal puede alcanzar un nivel constante de baja temperatura, lo que significa que se necesitan menos cajas de cambios. El diseño del motor principal de doble etapa con mayor caudal puede proporcionar de forma fiable una compresión 100% exenta de aceite y más cercana a la temperatura constante. Esto se debe principalmente a su baja temperatura constante, que puede utilizarse en aplicaciones exigentes con temperaturas ambiente de hasta 52℃.
Entorno de trabajo a alta temperatura: Los componentes de larga duración están diseñados para soportar la temperatura ambiente más alta de 52℃. Rotor estable, sistema de transmisión de engranajes grandes fiable, superrevestimiento de tecnología internacional, sistema de rodamiento de bolas duradero, junta de aire de acero inoxidable y junta laberíntica de diseño exclusivo.
05 Baja tasa de fallos y fácil mantenimiento
Utilice PLC para editar el controlador: El controlador de edición PLC está probado por décadas de aplicación práctica. Tiene una fuerte capacidad anti-interferencia, trabajo fiable, baja tasa de fallos, fácil operación, fácil expansión del equipo, instalación simple, y función de autodiagnóstico, fácil de mantener.
Equipado con una gran pantalla LCD, la operación es clara y conveniente. Cuando el compresor de aire necesita mantenimiento o funciona mal, la pantalla enviará automáticamente una advertencia para recordar el mantenimiento oportuno o la solución de problemas.
Reduce la sustitución del lubricante: El Super Lubricante SEIZE, líder en la industria, proporciona hasta 10.000 horas de vida útil del lubricante, lo que supone 8 veces la vida útil de los lubricantes convencionales
Parámetros técnicos
Parámetros técnicos de la frecuencia fija
| Modelo | SWT-37W/A | SWT-45W/A | SWT-55W/A | SWT-75W/A | |||||||||
| Presión (bar) | 0.75 | 0.85 | 1.05 | 0.75 | 0.85 | 1.05 | 0.75 | 0.85 | 1.05 | 0.75 | 0.85 | 1.05 | |
| psig | 109 | 123 | 152 | 109 | 123 | 152 | 109 | 123 | 152 | 109 | 123 | 152 | |
| Salida de aire (m³/min) | 5.10 | 5.10 | 5.00 | 6.30 | 6.30 | 6.00 | 8.00 | 8.00 | 7.80 | 12.50 | 10.20 | 10.00 | |
| cfm | 178.5 | 178.5 | 175 | 220.5 | 220.5 | 210 | 280 | 280 | 273 | 437.5 | 357 | 350 | |
| EGT(℃) | ≤47 | ||||||||||||
| Fuerza(KW) | 37 | 45 | 55 | 75 | |||||||||
| Frecuencia de voltaje(V/Hz) | 380/50 | ||||||||||||
| Tubo de salida | DN50 | DN80 | |||||||||||
| Peso(kg) | 2200 | 2300 | 2400 | 2600 | |||||||||
| Dimensión | L(mm) | 2900 | 3000 | ||||||||||
| W(mm) | 1700 | 1900 | |||||||||||
| H(mm) | 1890 | 2100 | |||||||||||
| Modelo | SWT-90W/A | SWT-110W/A | SWT-132W/A | SWT-160W/A | |||||||||
| Presión (bar) | 0.75 | 0.85 | 1.05 | 0.75 | 0.85 | 1.05 | 0.75 | 0.85 | 1.05 | 0.75 | 0.85 | 1.05 | |
| psig | 109 | 123 | 152 | 109 | 123 | 152 | 109 | 123 | 152 | 109 | 123 | 152 | |
| Salida de aire (m³/min) | 15.00 | 15.00 | 12.40 | 20.00 | 15.90 | 15.60 | 23.50 | 20.30 | 19.80 | 25.50 | 25.20 | 23.00 | |
| cfm | 525 | 525 | 434 | 700 | 556.5 | 546 | 822.5 | 710.5 | 693 | 892.5 | 882 | 805 | |
| EGT(℃) | ≤47 | ||||||||||||
| Fuerza(KW) | 90 | 110 | 132 | 160 | |||||||||
| Frecuencia de voltaje(V/Hz) | 380/50 | ||||||||||||
| Tubo de salida | DN80 | DN80 | DN100 | DN80 | |||||||||
| Peso(kg) | 2800 | 3800 | 4000 | 5200 | 4000 | ||||||||
| Dimensión | L(mm) | 3000 | 3300 | 3500 | 3300 | ||||||||
| W(mm) | 1900 | 1900 | 2100 | 1900 | |||||||||
| H(mm) | 2100 | 2000 | 2250 | 2000 | |||||||||
| Modelo | SWT-185W/A | SWT-200W/A | SWT-250W/A | SWT-280W | SWT-300W | SWT-355W | |||||||||||||
| Presión (bar) | 0.75 | 0.85 | 1.05 | 0.7 | 0.8 | 1.0 | 0.75 | 0.85 | 1.05 | 0.75 | 0.85 | 1.05 | 0.75 | 0.85 | 1.05 | 0.75 | 0.85 | 1.05 | |
| psig | 109 | 123 | 152 | 109 | 123 | 152 | 109 | 123 | 152 | 109 | 123 | 152 | 109 | 123 | 152 | 109 | 123 | 152 | |
| Salida de aire (m³/min) | 30.50 | 30.00 | 25.00 | 34.6 | 34.5 | 30.3 | 45.00 | 42.00 | 35.00 | 48.40 | 48.30 | 41.70 | 59.00 | 54.00 | 44.00 | 65.00 | 60.00 | 53.00 | |
| cfm | 1067.5 | 1050 | 875 | 1211 | 1207.5 | 1060.5 | 1575 | 1470 | 1225 | 1694 | 1690.5 | 1459.5 | 2065 | 1890 | 1540 | 2275 | 2100 | 1855 | |
| EGT(℃) | ≤47 | ||||||||||||||||||
| Fuerza(KW) | 185 | 200 | 250 | 280 | 300 | 355 | |||||||||||||
| Frecuencia de voltaje(V/Hz) | 380/50 | ||||||||||||||||||
| Tubo de salida | DN100 | DN125 | DN125 | DN125 | DN125 | DN125 | DN125 | ||||||||||||
| Peso(kg) | 5500 | 5800 | 6400 | 8200 | 6600 | 8500 | 6900 | 9000 | |||||||||||
| Dimensión | L(mm) | 3500 | 3900 | 4400 | 3900 | 4400 | 3900 | 4400 | |||||||||||
| W(mm) | 2100 | 2200 | 2250 | 2200 | 2250 | 2200 | 2250 | ||||||||||||
| H(mm) | 2250 | 2500 | 2550 | 2500 | 2550 | 2500 | 2550 | ||||||||||||
Parámetros técnicos de frecuencia variable
| Modelo | SWT-37WV/AV | SWT-45WV/AV | |||||||||||
| Presión (bar) | 4.5 | 5.5 | 6.5 | 7.5 | 8.5 | 10.5 | 4.5 | 5.5 | 6.5 | 7.5 | 8.5 | 10.5 | |
| psig | 65 | 80 | 94 | 109 | 123 | 152 | 65 | 80 | 94 | 109 | 123 | 152 | |
| Salida de aire (m³/min) | 7.00 | 6.36 | 5.65 | 5.48 | 5.20 | 4.52 | 8.99 | 8.17 | 7.20 | 6.92 | 6.38 | 5.53 | |
| cfm | 247.1 | 224.5 | 199.4 | 193.4 | 183.6 | 159.6 | 317.3 | 288.4 | 254.2 | 244.3 | 225.2 | 195.2 | |
| EGT(℃) | ≤47 | ||||||||||||
| Fuerza(KW) | 37 | 45 | |||||||||||
| Frecuencia de voltaje(V/Hz) | 380/50 | ||||||||||||
| Tubo de salida | DN50 | ||||||||||||
| Peso(kg) | 2200 | 2300 | |||||||||||
| Dimensión | L(mm) | 2900 | |||||||||||
| W(mm) | 1700 | ||||||||||||
| H(mm) | 1890 | ||||||||||||
| Modelo | SWT-55WV/AV | SWT-75WV/AV | |||||||||||
| Presión (bar) | 4.5 | 5.5 | 6.5 | 7.5 | 8.5 | 10.5 | 4.5 | 5.5 | 6.5 | 7.5 | 8.5 | 10.5 | |
| psig | 65 | 80 | 94 | 109 | 123 | 152 | 65 | 80 | 94 | 109 | 123 | 152 | |
| Salida de aire (m³/min) | 10.96 | 10.25 | 8.95 | 8.52 | 8.06 | 6.80 | 15.41 | 14.15 | 13.32 | 12.66 | 11.28 | 9.94 | |
| cfm | 386.9 | 361.8 | 315.9 | 300.8 | 284.5 | 240.0 | 544.0 | 499.5 | 470.2 | 446.9 | 398.2 | 350.9 | |
| EGT(℃) | ≤47 | ||||||||||||
| Fuerza(KW) | 55 | 75 | |||||||||||
| Frecuencia de voltaje(V/Hz) | 380/50 | ||||||||||||
| Tubo de salida | DN80 | DN50 | DN80 | ||||||||||
| Peso(kg) | 2500 | 2400 | 2600 | ||||||||||
| Dimensión | L(mm) | 3000 | 2900 | 3000 | |||||||||
| W(mm) | 1900 | 1700 | 1900 | ||||||||||
| H(mm) | 2100 | 1890 | 2100 | ||||||||||
| Modelo | SWT-90WV/AV | SWT-110WV/AV | |||||||||||
| Presión (bar) | 4.5 | 5.5 | 6.5 | 7.5 | 8.5 | 10.5 | 4.5 | 5.5 | 6.5 | 7.5 | 8.5 | 10.5 | |
| psig | 65 | 80 | 94 | 109 | 123 | 152 | 65 | 80 | 94 | 109 | 123 | 152 | |
| Salida de aire (m³/min) | 19.16 | 16.95 | 15.95 | 15.17 | 13.91 | 12.48 | 25.46 | 23.13 | 20.82 | 20.61 | 17.65 | 15.72 | |
| cfm | 676.3 | 598.3 | 563.0 | 535.5 | 491.0 | 440.5 | 898.7 | 816.5 | 734.9 | 727.5 | 623.0 | 554.9 | |
| EGT(℃) | ≤47 | ||||||||||||
| Fuerza(KW) | 90 | 110 | |||||||||||
| Frecuencia de voltaje(V/Hz) | 380/50 | ||||||||||||
| Tubo de salida | DN80 | ||||||||||||
| Peso(kg) | 2800 | 3800 | |||||||||||
| Dimensión | L(mm) | 3000 | 3300 | ||||||||||
| W(mm) | 1900 | 1900 | |||||||||||
| H(mm) | 2100 | 2000 | |||||||||||
| Modelo | SWT-132WV/AV | SWT-160WV/AV | |||||||||||
| Presión (bar) | 4.5 | 5.5 | 6.5 | 7.5 | 8.5 | 10.5 | 4.5 | 5.5 | 6.5 | 7.5 | 8.5 | 10.5 | |
| psig | 65 | 80 | 94 | 109 | 123 | 152 | 65 | 80 | 94 | 109 | 123 | 152 | |
| Salida de aire (m³/min) | 28.72 | 26.68 | 24.01 | 22.67 | 21.43 | 20.00 | 37.20 | 32.82 | 31.04 | 28.15 | 25.88 | 23.06 | |
| cfm | 1013.8 | 941.8 | 847.6 | 800.3 | 756.5 | 706.0 | 1313.2 | 1158.5 | 1095.7 | 993.7 | 913.6 | 814.0 | |
| EGT(℃) | ≤47 | ||||||||||||
| Fuerza(KW) | 132 | 160 | |||||||||||
| Frecuencia de voltaje(V/Hz) | 380/50 | ||||||||||||
| Tubo de salida | DN80 | DN100 | DN80 | ||||||||||
| Peso(kg) | 4000 | 5200 | 4200 | ||||||||||
| Dimensión | L(mm) | 3300 | 3500 | 3300 | |||||||||
| W(mm) | 1900 | 2100 | 1900 | ||||||||||
| H(mm) | 2000 | 2250 | 2000 | ||||||||||
| Modelo | SWT-185WV/AV | SWT-200WV/AV | |||||||||||
| Presión (bar) | 4.5 | 5.5 | 6.5 | 7.5 | 8.5 | 10.5 | 4.5 | 5.5 | 6.5 | 7.5 | 8.5 | 10.5 | |
| psig | 65 | 80 | 94 | 109 | 123 | 152 | 65 | 80 | 94 | 109 | 123 | 152 | |
| Salida de aire (m³/min) | 43.48 | 37.20 | 34.14 | 32.37 | 30.36 | 25.00 | 46.00 | 40.92 | 37.78 | 36.67 | 35.20 | 30.18 | |
| cfm | 1534.8 | 1313.2 | 1205.1 | 1142.7 | 1071.7 | 882.5 | 1623.8 | 1444.5 | 1333.6 | 1294.5 | 1242.6 | 1065.4 | |
| EGT(℃) | ≤47 | ||||||||||||
| Fuerza(KW) | 185 | 200 | |||||||||||
| Frecuencia de voltaje(V/Hz) | 380/50 | ||||||||||||
| Tubo de salida | DN100 | ||||||||||||
| Peso(kg) | 5500 | 5800 | |||||||||||
| Dimensión | L(mm) | 35003500 | |||||||||||
| W(mm) | 21002100 | ||||||||||||
| H(mm) | 22502250 | ||||||||||||
| Modelo | SWT-220WV/AV | SWT-250WV/AV | |||||||||||
| Presión (bar) | 4.5 | 5.5 | 6.5 | 7.5 | 8.5 | 10.5 | 4.5 | 5.5 | 6.5 | 7.5 | 8.5 | 10.5 | |
| psig | 65 | 80 | 94 | 109 | 123 | 152 | 65 | 80 | 94 | 109 | 123 | 152 | |
| Salida de aire (m³/min) | 48.30 | 45.65 | 43.18 | 38.51 | 36.42 | 33.20 | 60.46 | 50.60 | 47.96 | 45.02 | 42.57 | 35.91 | |
| cfm | 1705.0 | 1611.4 | 1524.3 | 1359.4 | 1285.6 | 1172.0 | 2134.2 | 1786.2 | 1693.0 | 1589.2 | 1502.7 | 1267.6 | |
| EGT(℃) | ≤47 | ||||||||||||
| Fuerza(KW) | 220 | 250 | |||||||||||
| Frecuencia de voltaje(V/Hz) | 380/50 | ||||||||||||
| Tubo de salida | DN100 | DN125 | DN100 | ||||||||||
| Peso(kg) | 6200 | 8000 | 6400 | ||||||||||
| Dimensión | L(mm) | 3900 | 4400 | 3900 | |||||||||
| W(mm) | 2200 | 2250 | 2200 | ||||||||||
| H(mm) | 2500 | 2550 | 2500 | ||||||||||
| Modelo | SWT-280W | SWT-300WV | SWT-355WV | |||||||||||||
| Presión (bar) | 4.5 | 5.5 | 6.5 | 7.5 | 8.5 | 10.5 | 5.5 | 6.5 | 7.5 | 8.5 | 10.5 | 6.5 | 7.5 | 8.5 | 10.5 | |
| psig | 65 | 80 | 94 | 109 | 123 | 152 | 80 | 94 | 109 | 123 | 152 | 94 | 109 | 123 | 152 | |
| Salida de aire (m³/min) | 70.72 | 62.48 | 50.24 | 47.62 | 45.04 | 41.98 | 68.51 | 64.30 | 60.10 | 56.45 | 44.41 | 70.51 | 65.91 | 61.92 | 54.40 | |
| cfm | 2496.4 | 2205.5 | 1773.5 | 1681.0 | 1589.9 | 1481.9 | 2418.4 | 2269.8 | 2121.5 | 1992.7 | 1567.7 | 2489.0 | 2326.6 | 2185.8 | 1920.3 | |
| EGT(℃) | ≤47 | |||||||||||||||
| Fuerza(KW) | 280 | 300 | 355 | |||||||||||||
| Frecuencia de voltaje(V/Hz) | 380/50 | |||||||||||||||
| Tubo de salida | DN125 | DN100 | DN125 | DN125 | DN125 | |||||||||||
| Peso(kg) | 8200 | 6600 | 8500 | 6900 | 9000 | |||||||||||
| Dimensión | L(mm) | 4400 | 3900 | 4400 | 3900 | 4400 | ||||||||||
| W(mm) | 2250 | 2200 | 2250 | 2200 | 2250 | |||||||||||
| H(mm) | 2550 | 2500 | 2550 | 2500 | 2550 | |||||||||||
Nota especial: Para obtener información detallada sobre los compresores de tornillo exentos de aceite de tipo seco de una etapa, consulte a nuestro personal de ventas.
